🎨 UML 작성 방법

UML이란?

• Unified Modeling Language의 약어로, 시스템을 시각화하여 문서화하기 위한 표현 방법이다.

왜 UML을 작성해야 할까?

최근 자바 디자인 패턴과 리팩토링 관련 책을 읽었는데, 모두 UML을 통해서 개념을 설명해 주었다.
물론 친절하게도 책의 첫 장에서 UML의 기초적인 부분을 다뤄서 책을 읽는 데는 문제가 없었지만, 나중에 프로젝트 진행할 때 코드의 흐름을 설명하기에 좋을 것 같아서 정리해 놓으려고 한다.

대표적인 다이어그램 종류

1. 클래스 다이어그램
2. 시퀀스 다이어그램

클래스 다이어그램

interface Executable {
	abstract void execute();
}

abstract class ParentClass {
	Something _field1;
	static int FIELD2;

	abstract void method1();
	void method2() { /* ... */}
	static void method3() { /* ... */}
}

class ChildClass extends ParentClass implements  Executable {
	void method1() { /* ... */}
	void execute() { /* ... */}
}

class Something {
	int _value;
	// ...
}

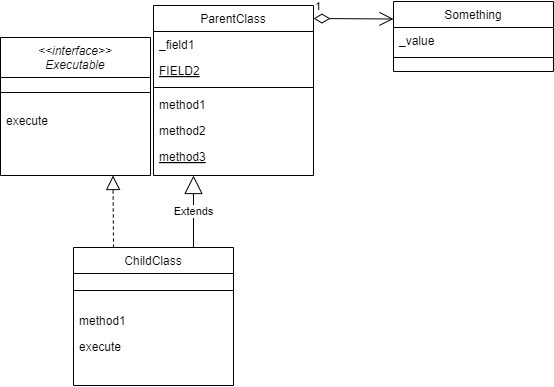

• 상기 코드를 클래스 다이어그램으로 도식화하면 다음과 같다.

• 클래스 다이어그램은 클래스, 인스턴스, 인터페이스 등 시간이 지나더라도 변함이 없는 정적인 관계를 표현한다.
• 생략이 존재하므로 클래스 다이어그램으로부터 소스 코드를 복원할 수는 없다.

✅ 클래스와 계층 관계

• 화살표를 가리키려면 상대를 알고 있어야 하므로 화살표는 하위 클래스에서 상위 클래스로 향한다.
• 상위 클래스는 하위 클래스를 몰라도 되지만, 하위 클래스는 상위 클래스를 알아야 한다.
• 이걸 의존한다고 표현할 수 있다.

✅ 다이어그램 작성 방법

1. 각각의 클래스는 직사각형으로 표현한다.
2. 직사각형을 수평선으로 나눠 클래스명, 필드명, 메소드명을 순서대로 적는다.
3. 액세스 제어 또는 메소드의 인자 등 부가 정보를 적거나 생략해도 된다.
4. 추상(abstract) 클래스와 필드는 기울임 꼴로 작성한다.
5. 정적(static) 클래스와 필드는 밑줄을 긋는다.

✅ 인터페이스와 구현

interface Printable {
	abstract void print();
	abstract void newPage();
}

class PrintClass implements Printable {
	void print() { /* ... */ }
	void newPage() { /* ... */ }
}

• <<interface>>를 명시하여 인터페이스를 표현한다.
• 화살표는 구현체가 인터페이스를 가리키도록 작성한다.

✅ 집약

class Color { /* ... */ }

class Fruit {
	Color color;
}

class Basket {
	Fruit[] fruits;
	// ...
}

• 인스턴스를 필드로 갖고 있는 형태를 집약이라고 한다.
• 가령 바구니에 여러 개의 과일이 있고, 각 과일에는 색깔이 존재한다.
• 각각을 인스턴스와 필드 개념으로 보고 클래스 다이어그램으로 표현하면 다음과 같다.

✅ 액세스 제어

class Something {
	private int privateField;
	protected int protectedField;
	public int publicField;
	int packageField;

	private void privateMethod() { /* ... */ }
	protected void protectedMethod() { /* ... */ }
	public void publicMethod() { /* ... */ }
	void packageMethod() { /* ... */ }
}

• public은 +, private는 -, protected는 #을 클래스 앞에 명시한다.
• 같은 패키지 내의 클래스만 액세스 하게 하려면 ~를 클래스 앞에 명시한다.

✅ 관계

• 클래스 간 관계를 나타내기 위해 화살표에 ▶ 마크와 설명을 함께 기재할 수 있다.
• 가령 사용하거나 생성하는 등의 관계가 존재할 수 있다.

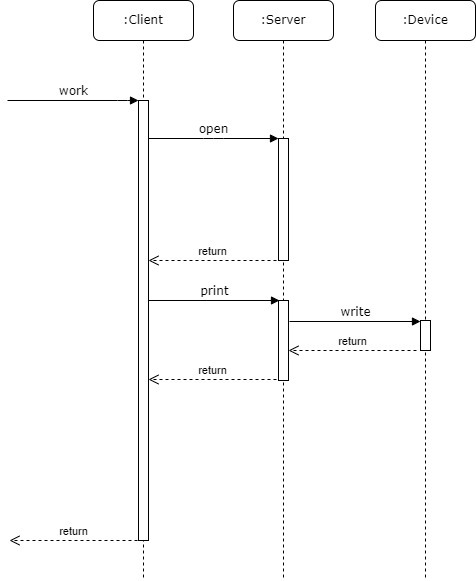

시퀀스 다이어그램

• 프로그램이 작동할 때 어떤 메서드가 어떤 순서로 실행되는지 표현한다.
• 시퀀스 다이어그램은 시간에 따라 변함이 존재하는 동적인 관계를 나타낸다.
• 각 인스턴스에서 아래 방향으로 뻗은 라이프 라인은 시간이 아래 방향으로 흐르며, 인스턴스가 생존하는 동안만 존재한다.
• 라이프 라인 중간의 세로로 긴 직사각형은 객체가 활동 중임을 표현한다.
• 실선으로 된 검은색 화살표는 메서드 호출을 나타내는데, 가령 open 라벨이 붙은 화살표를 살펴 보면 client가 server의 open 메서드를 호출했음을 알 수 있다.
• 메서드 호출에서 시작하여 직사각형의 아래에서 왼쪽으로 뻗는 실선의 화살표는 메소드의 반환을 나타내는데, 반환 값이 없을 경우 생략할 수 있으며, 반환되면 해당 인스턴스의 생존은 종료된다.
• 이처럼 라이프 라인을 따라 위에서부터 차례대로 읽어 나가고, 화살표를 따라가서 인스턴스 간의 협조 동작을 확인한다.

✅ 다이어그램 작성 방법

1. 각 인스턴스는 다이어그램 위쪽에 직사각형으로 표현한다.
2. 직사각형 안에는 콜론 : 뒤에 클래스 이름을 쓰고 밑줄을 긋는다.
3. 인스턴스에 이름이 필요할 때는 servername:Server처럼 콜론 앞에 이름을 적는다.

회고

• 복잡한 시스템을 팀원에게 이해하도록 하는 것은 어렵다.
• 핵심 기능의 로직은 UML을 작성하여 소통하면 좋을 것 같다는 생각을 했다.
